明渠超聲波流量計是一種常用的流量測量儀(yi) 器，其基本原理是利用超聲波在液體(ti) 中傳(chuan) 播的速度與(yu) 液體(ti) 流速之間的關(guan) 係來計算流量。
超聲波探頭安裝在堰槽上部，其周期性向液麵發射一束超聲波，該束聲波到達液麵後被反射由探頭接收，主機測得該過程的傳(chuan) 播時間t，根據已知聲速v即可得出液麵至探頭的距離d（測距值），在已知探頭至堰槽底部距離即安裝高度H的前提下，即可換算出液位高度h，
計算公式為(wei) ：h=H–dd=V*t/2
h：液位值，d：測距值，V：聲速，t：傳(chuan) 播時間
容器內(nei) 的氣體(ti) 溫度對聲速有一定影響，所以還應測出氣體(ti) 溫度T，以修正聲速V。
對於(yu) 確定的量水堰槽，其流過的液體(ti) 流量與(yu) 當時的液位為(wei) 確定的函數關(guan) 係，即Q=h(x)，Q為(wei) 瞬時流量，h為(wei) 液位值
主機根據確定的堰槽類型，即可根據液位獲得流量值。
超聲波明渠流量計主要由發射器和接收器兩(liang) 部分組成。發射器發出超聲波信號，這些信號經過液體(ti) 傳(chuan) 播後，由接收器接收到反射回來的超聲波信號。在這個(ge) 過程中，超聲波信號傳(chuan) 播的時間和液體(ti) 的傳(chuan) 播距離都會(hui) 被精確測量。由於(yu) 超聲波在液體(ti) 中的傳(chuan) 播速度是一個(ge) 已知值，因此通過測量傳(chuan) 播時間和傳(chuan) 播距離，可以準確地計算出液體(ti) 的流速。再根據明渠的橫截麵積，就可以得出液體(ti) 的流量。

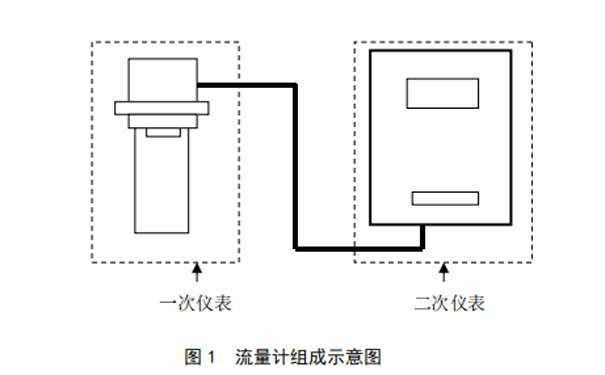

一次儀(yi) 表：發射並接收超聲波，並將接收到的超聲波信號轉換為(wei) 時序電信號傳(chuan) 送給二次儀(yi) 表。
二次儀(yi) 表：通過時序電信號計算液位高度，根據液位—流量公式計算流量，顯示、存儲(chu) 、輸出測量結果。
GHK-6010型便攜式超聲波明渠流量計，以流速-水位運算法為(wei) 基礎，通過測量流體(ti) 液位高度，結合標準堰槽的幾何尺寸、邊坡係數、渠道精度、水力坡道、流速垂直平麵修正係數，再經過儀(yi) 器內(nei) 部的微處理器運算得到流量。超聲波明渠流量計在微機控製下，發射和接收超聲波，根據傳(chuan) 輸時間計算出超聲波明渠流量計距被測液麵的距離，從(cong) 而得到液位高度,由於(yu) 該液位與(yu) 流量之間有一定的比例關(guan) 係，因此可根據計算公式最終得到液體(ti) 流量。
