皂膜流量計是一種用於(yu) 測量微小氣體(ti) 流量的專(zhuan) 用儀(yi) 器。它可以分為(wei) 直讀式玻瑞管皂膜流量計（以下簡稱為(wei) 皂膜流量計）和電子皂膜流量計，那麽(me) 皂膜流量計和電子皂膜流量計有何區別？直讀式玻瑞管皂膜流量計的最大流量通常為(wei) 12L/min，而電子皂膜流量計的最大流量通常為(wei) 60L/min。（JJG586-2006《皂膜流量計檢定規程》），另外兩(liang) 者在結構與(yu) 工作原理上也存在一定區別。
皂膜流量計的結構包括具有刻度的皂膜管和下方的進氣口，皂膜管的底部連接著一個(ge) 膠球，其中裝有皂膜液。
電子皂膜流量計和皂膜流量計結構上的區別在於(yu) ，電子皂膜流量在皂膜管的外壁上安裝了下限傳(chuan) 感器和上限傳(chuan) 感器，並配備了顯示儀(yi) 表。

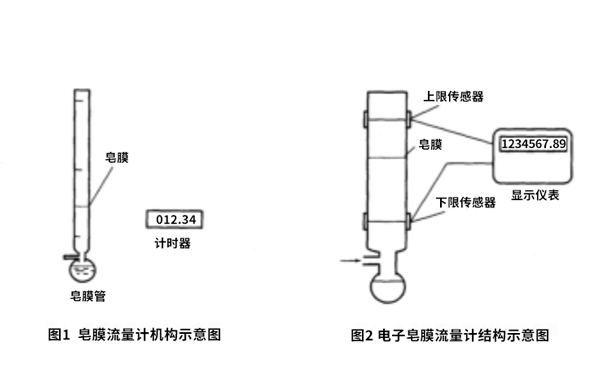

圖1顯示了皂膜流量計的結構，圖2顯示了電子皂膜流量計的結構。
皂膜流量計的工作原理：氣源中的氣體(ti) 通過流量調節裝置調整到所需流量後，進入皂膜管的進氣口，擠壓膠球（或采用其他方法）生成皂膜。由於(yu) 進氣口處的壓力，皂膜以勻速上升。當皂膜上升到皂膜管的下刻線時，計時器開始計時；當皂膜上升到皂膜管的上刻線時，計時器停止計時。通過測量得到的時間和皂膜管兩(liang) 刻線之間的容積，可以計算出流過流量計的瞬時流量。
而電子皂膜流量計在皂膜上升過程中，當經過外壁安裝的一對傳(chuan) 感器的下限和上限時，顯示儀(yi) 表直接顯示出瞬時流量。顯示儀(yi) 表還可以顯示設置的參數，例如容積、溫度和大氣壓力等。
以上是從(cong) 結構與(yu) 工作原理兩(liang) 方麵對皂膜流量計與(yu) 電子皂膜流量計的區別作出的簡單比較。
我公司產(chan) 品-GHK-7000Z是一款具有高中低三種流量選擇的電子皂膜流量計，采用紅外線傳(chuan) 感裝置與(yu) 微電腦數據處理技術，檢測速度快，測量精度高，可用於(yu) 大氣采樣器、粉塵采樣器、微生物采樣器、煙氣采樣器、氣相色譜等儀(yi) 器儀(yi) 表的流量校準、標定。該款電子皂膜流量計滿足JJG586-2006《皂膜流量計檢定規程》的相關(guan) 要求。
